Puerto serie:
Es una interfaz de comunicaciones tipo serie a través de la cual solamente se puede enviar o recibir un bit cada cierto intervalo de tiempo.
Este puerto se utiliza para conectar periféricos y comunicar computadoras. Tiene 9 pines y se denomina DB-9, en las placas bases encontraremos el conector macho y en los periféricos el conector hembra.
Puerto paralelo:
Principalmente fue utilizado para conectar la impresora. El puerto paralelo tiene 25 pines de conexión y se denomina DB-25. En la placa base encontraremos el conector hembra y en los periféricos el macho. En los periféricos como la impresora están equipados con un conector hembra llamado MICRO RIBBON-36 pines o conectores de los cuales 11 no se utilizan.
Puerto PS/2
Es utilizado para conectar el teclado y el ratón al equipo, tiene 5 pines y las placas bases disponen de 2 puertos PS/2, el de color verde para el ratón y el de color púrpura para el teclado. El conector hembra estará en la placa base y el macho en el periférico.
Bus serie universal (USB)
Es un estándar para conectar dispositivos al equipo microinformático. Las ventajas del USB son:
- PLUG AND PLAY .- conectar y listo
- Que permite desconectar y conectar el dispositivo sin apagar el equipo.
- Suministra alimentación al dispositivo mediante el mismo cable.
- El uso de dispositivos de distintos fabricantes sin necesidad de instalar drives adicionales.
El puerto USB ha reemplazado a los puertos serie y paralelo este estándar se creo en 1996
USB 2.0.- velocidad de transmisión de 60MB/s
IEEE 1394(firewire)
Es un dispositivo de almacenamiento y cámaras de video digital las características que le hacen mejor que el USB para esto son:
Obtiene una mayor velocidad de transferencia real, permite alimentar dispositivos que consumen mayor energía y no es necesario de un ordenador para transferir datos entre dispositivos. Tiene 2 tipos de conectores: ALPHA y BETA.
Interfaz PCMCIA
Es una ranura accesible desde el exterior de las carcasas, estas tarjetas PCMCIA tiene un tamaño estándar y ofrece compatibilidad entre los diferentes fabricantes de ordenadores, las mas comunes son: MODEM y tarjetas de red, dispositivos inalámbricos , unidades de almacenamiento y sintonización de televisión
2º Define y busca una foto (macho y hembra) de todos los conectores del interfaz de audio y video
Conector VGA
Es utilizado para conectar pantallas de video al equipo informático. La comunicación entre el equipo informático y la pantalla es analógica, por esta característica si se conecta un monitor digital la señal analógica deberá ser convertida en señal digital para poder mostrarla.
El conector más utilizado es el: D-sub 15 pines.
Conector DVI
También se utiliza para conectar pantallas de videos, la comunicación entre la pantalla y el equipo es digital. Con este interfaz conseguimos mayor calidad de imagen en monitores digitales, su velocidad de transmisión es mayor y se obtiene colores reales y mayor resolución.
Tipos:
○DVI-D (solo analógico)
○DVI-A (solo digital)
○DVI-I (digital y analógico)
Conector RCA
Habitualmente es utilizado en transmisión de señales de video y audio.
APLICACIÓN TIPOS DE SEÑAL COLOR DEL CONECTOR
Video compuesto Video Amarillo
Analógico
Audio analógico canal izquierdo/ Blanco
Mono
Audio analógico canal derecho Rojo
VIDEO señal de video
ANALOGICO correspondiente al Rojo
POR color rojo
COMPONESTES
(RGB) señal de video
Correspondiente al
Color verde(señal de Verde
Sincronización)
Señal de video
Correspondiente al color
Azul
Conector S-video
Es un conector de video analógico
Conector mini- jack
Es utilizado en la transmisión de señales de audio analógica. Las tarjetas de sonido de un equipo informático disponen de 3 conectores de este tipo.
FUNCIONALIDAD COLOR
Salida de audio analógico verde
Entrada de audio analógico Azul
Entrada de micrófono Rosa
3º Define y busca una foto (macho y hembra) de todos los conectores del interfaz de comunicaciones

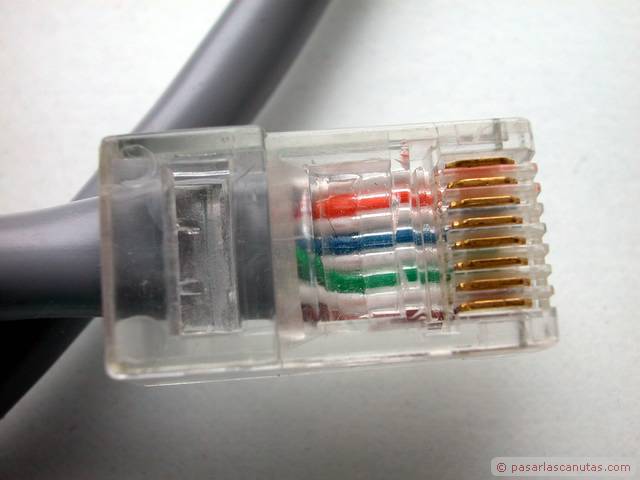

Conector RJ-45
Se utiliza para conectar redes de área local (LAN) tienes 8 pines de cuales 2 están dedicados a la transmisión de datos y otros dos a la recepción de datos.
Conector RJ-11
Esta destinada ala telefonía tiene 6 pines y suele utilizar 2 para conectar el cable telefónico.
DISPOSITIVOS DE RED
Tarjeta de red
Es un dispositivo de comunicaciones que permite la comunicación entre equipos. Este dispositivo se puede conectar gracias alas bahías de expansión.
Cada tarjeta tiene un numero de identificación único de 48 bits llamado dirección MAC.
MODEM
Es un dispositivo de comunicaciones que utiliza la línea telefónica para comunicarse con otros equipos. Su función principal es la de transformar la señal digital generada por el ordenador para transformarla en una señal analógica para poder transmitirlo por la línea del teléfono
CABLEADO DE RED
Cables UTD
( Unshielded twisted Pair ): el que se usa aquí tiene cuatro pares trenzados, retorcidos o enrollados, sin pantalla o blindaje.
Cable de pares trenzados más simple y empleado, sin ningún tipo de apantalla adicional y con una impedancia característica de 100 Ohmios.
Cables STP
En este caso, cada par va recubierto por una malla conductora que actúa de apantalla frente a interferencias y ruido eléctrico. Su impedancia es de 150 OHMIOS.
Wi-fi
El estándar utilizado para comunicaciones inalámbricas (WLAN) es el IEEE 802.11. Mediante la tarjeta de red inalámbrica es posible conectar dos ordenadores.
La seguridad en este tipo de comunicaciones es mas importante que la realizada por el cable tradicional, ya que el radio de alcance es el que se encuentre cualquier persona podría acceder a nuestro trafico de red y hacer mal uso de los datos. Los tetrodos de descifrado de datos mas utilizados son los siguientes:
• WEP.- nos permite un cifrado básico de los datos utilizando 64 o 128 bits. Es el cifrado mas común porque la mayoría de los puntos de acceso lo admite pero no es el mas seguro.
•WPA-WPA2.- ofrece mayor seguridad que WEP debido a un cambio de algoritmo de cifrado y mayor longitud de la clave hasta 256 bits.
Infrarrojos
Se utiliza para comunicar únicamente a 2 dispositivos, esta tecnología se basa en la transmisión y recepción de datos mediante rayos luminosos que se encuentran en el espectro infrarrojo.
La distancia máxima entre los dispositivos es la de 1 metro y entre ambos no puede haber ningún obstáculo.
Bluetooth
Se utiliza para realizar redes inalámbricas de corto alcance entre dispositivos.
Debido a que utiliza ondas de radio para la transmisión y recepción de datos no es necesario que los dispositivos estén alineados. La velocidad de transmisión actual no supera los 3Mb/s
